Du biogaz au biométhane : comment fiabiliser son système d’analyse et répondre aux standards élevés de GRDF ?

De la sélection de composant à l'étude : comment a débuté notre collaboration ?

Initialement, Axel Geudin, Ingénieur Méthodes Production chez Waga Energy, nous a contacté après avoir identifié dans notre catalogue un sélecteur d’échantillonnage (Stream Selector System), capable de gérer jusqu’à 10 flux pour l’analyse des gaz de process. Ce besoin était pour une unité WAGABOX® située à Chatuzange-le-Goubet dans la Drôme (26).

Pour bien cerner la globalité de ses besoins, une première rencontre avec notre ingénieur commercial et notre ingénieur projet a été organisée.

Ce premier audit a permis d'identifier des leviers d'optimisation : plutôt que de remplacer simplement des composants, Swagelok et Waga Energy ont collaboré pour affiner la conception globale de leurs systèmes d’échantillonnage, visant l’excellence pour leurs systèmes d’analyse en ligne.

Quelles étaient les difficultés rencontrées par le client ?

Dans une démarche d'amélioration continue et pour anticiper la montée en charge de ses unités, Waga Energy souhaitait fiabiliser ses systèmes d'analyse.

L'objectif était double : garantir une disponibilité maximale de l'injection biométhane dans le réseau et assurer une conformité absolue et pérenne avec les standards stricts de GRDF, prévenant ainsi tout risque d'écart de mesure.

Les solutions mises en place par Swagelok Lyon

Notre ingénieur commercial a proposé au client d’aller plus loin dans la solution en lui proposant de réaliser une étude de terrain de leur système, afin de pouvoir identifier d’autres sources de dysfonctionnement et donc améliorer la performance globale de leur système d’analyse.

Afin de pérenniser ces standards de qualité, Waga Energy a également choisi de renforcer l'expertise de ses équipes via une  formation technique complète et spécialisée dispensée par Swagelok Lyon.

En résumé, voici la solution complète déployée pour Waga Energy    :
•    Fourniture de composants : SSV et déverseurs
•    Formation PASS pour renforcer les compétences
•    Étude terrain du système d’analyse pour optimiser son fonctionnement
•    Réalisation d’un PID

Quelles sont les préconisations identifiées grâce à l’étude ?

Cécile Grandcolas, notre experte en système d’analyse a donc réalisé une étude de terrain de leur système d'analyse. À partir de relevés et de documents fournis par le client, elle a pu mener cette analyse approfondie et fournir des propositions d’amélioration.

PAROLE D'EXPERTE

Waga Energy est un spécialiste reconnu de la valorisation des déchets, traitement du Biogaz des Installations de Stockage de Déchets Non Dangereux (ISDND) en biométhane. Transformer cette ressource brute en énergie pure implique de maîtriser des fluides complexes et variés. Notre rôle a été d’optimiser la conception fluidique de leurs systèmes d’analyses en ligne. En préconisant des solutions pour garantir l'intégrité absolue de l'échantillon, nous avons pu fiabiliser les mesures, quel que soit le déchet valorisé.

Cécile Grandcolas

Ingénieure d’études spécialisée

5 préconisations majeures :

•    Localisation des points de prélèvement : positionner les piquages process de manière à obtenir un échantillon gazeux monophasique, sans risque de condensation.
•    Sonde de prélèvement : améliorer le temps de réponse et, si nécessaire, préfiltrer en cas de présence de particules ou de gouttelettes.
•    Choix des matériaux : supprimer les polymères perméables pour garantir l’intégrité des échantillons.
•    Gestion/réduction des volumes morts et des capacités : les limiter, déplacer ou supprimer pour éliminer tout effet mémoire et prévenir la pollution des échantillons (crucial pour la mesure de traces et composés polaires), tout en améliorant le temps de réponse.
•    Augmentation du débit de transfert : accélérer le flux pour améliorer le temps de réponse des analyses.

Quels ont été les bénéfices pour notre client ?

• Renforcement des compétences en systèmes fluides grâce à une formation spécialisée.
•  Accès à des recommandations ciblées permettant de fiabiliser leur système d’analyse et d’assurer une conformité absolue avec les standards élevés de GRDF.

Découvrez Waga Energy et leur solution innovante : la WAGABOX®

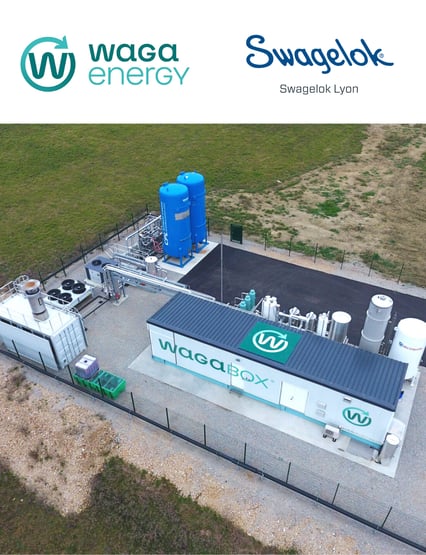

Waga Energy est un acteur clé de la transition énergétique, spécialisé dans la conception et la fabrication des unités WAGABOX® dans la Drôme. Ces systèmes innovants valorisent le gaz issu de la fermentation des déchets enfouis en le purifiant pour produire un biométhane de haute qualité, directement injectable dans le réseau GRDF.

L’entreprise collabore avec des sites de stockage de déchets et propose également des solutions pour traiter des déchets agroalimentaires, contribuant ainsi à la production d’une énergie renouvelable locale et à la réduction des émissions de gaz à effet de serre.

En savoir plus sur la WAGABOX®

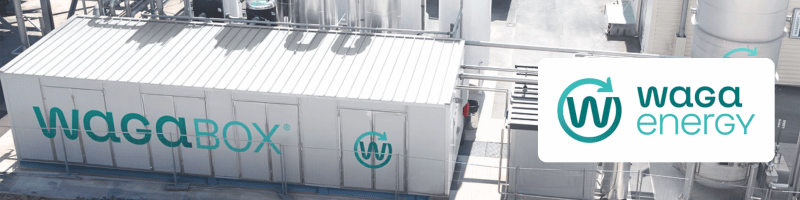

La WAGABOX® est une technologie innovante permettant de valoriser le gaz issu des déchets enfouis en le transformant en biométhane injectable dans les réseaux gaziers. Elle répond à un double objectif : réduire les émissions de gaz à effet de serre et produire une énergie renouvelable locale. Cette solution française est déployée dans le monde. Plus de 26 unités sont installées dans divers pays : France, Espagne, États-Unis.

Besoin d’accompagnement pour concevoir votre système d’analyse ou optimiser vos équipements existants ?

Notre bureau d'Études et Ingénierie vous accompagne depuis le point de prélèvement sur le procédé jusqu’à la définition de l’analyseur. Découvrez les bénéfices concrets de notre approche et comment notre accompagnement peut transformer votre projet.
